Sistema de medición de niveles en línea para silos y estanques
– Visualiza gráficamente los niveles de todos los silos.
– Portal Web para visualizar y generar reportes desde cualquier lugar.
– Generación de alarmas preventivas.
Sistema de Medición de Nivel de Silos y Estanques con Laser – Ultrasonido.
La medición de los nivele de material o alimento que contienen los silos y/o estanques es una tarea no menor desde el punto de vista de seguridad, ya que implica un alto riesgo para el operador por el hecho que debe subir a la parte superior del silo para realizar el control visual de su contenido, siento esta medición poco confiable.
Ante este comportamiento, Macronline ha desarrollado un innovador sensor integrado a una robusta plataforma web que permite realizar mediciones precisas del contenido de niveles y volumétrico de los silos o estanques en tiempo real.
Software de Control Silos y Estanques.

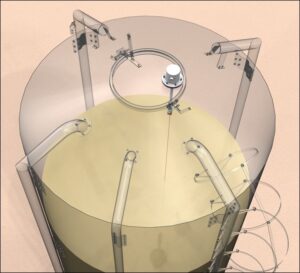

Funcionalmente, nuestro sensor de niveles de silos instalado en la parte superior del silo, una pantalla de oficina de control con los datos de niveles en línea de volumen y nivel, además de un sistema web donde podrá revisar información histórica de los niveles filtrada por fechas. Puede esperar los mejores resultados con nuestro sistema de medición de nivel para silos.
Equipos de Medición Láser para Silos, desarrollados por Macronline.
Macronline ha desarrollado tres equipos para la lectura de cargas al interior de silos, entregando las variables de NIVEL – VOLUMEN y MASA, si se cuenta con el valor de la densidad aparente.

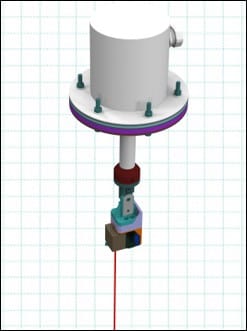

MODELO 1D
Este equipo obtiene un punto sobre la carga.
El punto de medición se lee con precisión milimétrica. Con este dato se calcula el Nivel, el Volumen y la Masa (si está configurado el valor de la densidad aparente).
Diseñado para silos de entre 2m y 4m de diámetro aproximadamente.
Este equipo obtiene un punto sobre la carga.
El punto de medición se lee con precisión milimétrica. Con este dato se calcula el Nivel, el Volumen y la Masa (si está configurado el valor de la densidad aparente).
Diseñado para silos de entre 2m y 4m de diámetro aproximadamente.
Los tres equipos tienen una articulación que les permite adaptarse, una vez montado sobre un techo inclinado.
Los equipos utilizan el mismo cabezal láser, que incorpora un sistema de limpieza para el lente.

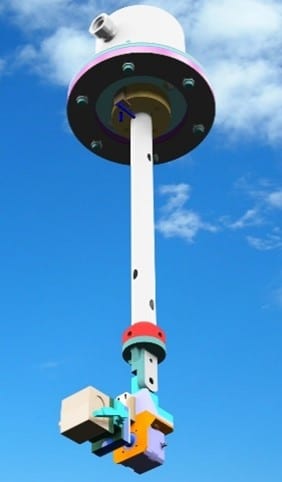

MODELO 2D
Diseñado para silos (o contenedores) de diámetros comprendidos entre 4 y 10m, aproximadamente.
Este equipo genera una línea diametral de puntos medidos sobre la carga, permitiendo conocer cientos de alturas y la forma del “menisco” o superficie.

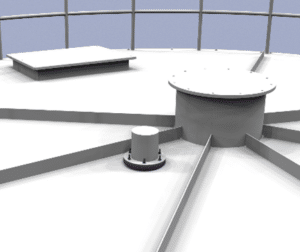

Tiene una articulación que permite ajustar el ángulo del barrido, aunque se deba instalar en un techo inclinado.
El cabezal láser está ubicado en la parte inferior.
Se autolimpia entre una lectura y la siguiente.
El cabezal hace un barrido desde 0° a 180° en 1 minuto (ida y vuelta).
Los datos se filtran y se aplica un modelo de cálculo para determinar:
- Niveles
- Volumen
Masa contenida (si se cuenta con el valor de la densidad)
Esto, tomando en cuenta la forma de la superficie superior o “menisco”.

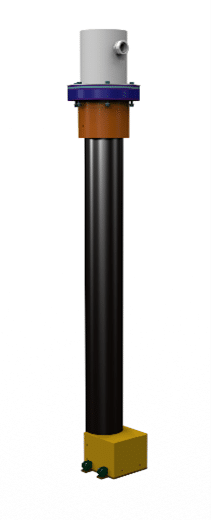

MODELO 3D
Diseñado para silos de diámetro del orden de los 20m.
El cabezal hace un barrido desde 0° a 180° en 1 minuto (ida y vuelta). Luego, en el eje vertical, gira en un ángulo solicitado para “lectura rápida” o “lectura completa” y repite el barrido.
Una vez terminada la secuencia, el cabezal de devuelve dentro de una cápsula y una tapa sella la entrada de polvo hasta una próxima lectura. Los datos se filtran y se aplica un modelo de cálculo para determinar los datos que se han señalado antes, pero un 3D equivale a varios 2D para aumentar la precisión.

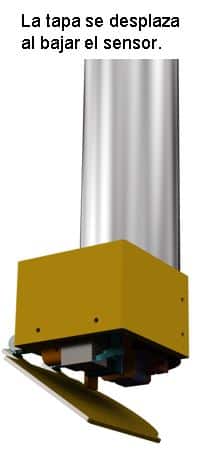

La tapa se desplaza al bajar el sensor con un pistón eléctrico.
Equipo en posición de lectura; la tapa se abre por completo y permite la rotación en el eje Z.
El cabezal rota en el eje Z. Cada barrido de 0° a 180°
Si el cabezal gira en el eje Z cada 60°, tendremos 6 conjuntos de mediciones radiales con solo 3 “cortes” del cabezal. Esto sería una “lectura rápida”.
Si el cabezal gira cada 20°, con 9 “cortes” tendremos 18 conjuntos de mediciones radiales. Sería una lectura más completa o “medición lenta” con varios miles de puntos sobre la carga.

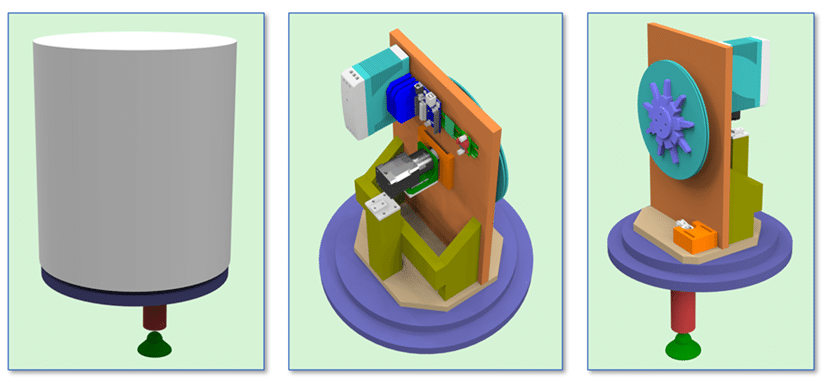

MODELO PARA AMBIENTES POLVORIENTOS
Basados en nuestra experiencia, trabajamos en aumentar las capacidades técnicas de un sensor “Up/Down” para materiales abrasivos y de alta polución, consistente en una sonda que desciende controladamente hasta tocar la superficie del producto.
Permita la medición de cemento acopiado en silos. Se obtendría en tiempo real lo siguiente:
- Medición del nivel porcentual del silo.
- Volumen.
- Masa a partir de densidad parametrizada.
- Alarmas de máximo y mínimo.
VISUALIZACIÓN DE DATOS
La web presenta un dashboard para visualizar los datos obtenidos en cada lectura. Esta web, dispone de varias secciones con indicadores.
Resultados históricos con gráfico, donde se muestra la producción por día, semana y meses.
Los datos que se entregarán son los siguiente:
- Nivel de la carga dentro del silo.
- % representativo.
- Volumen ocupado por el cemento.
- Masa en toneladas, si se cuenta con un valor adecuado de la densidad del material.
- Las lecturas serán realizadas desde el software por un Operador.
Ventajas de nuestro sistema de medición de niveles en silos y estanques
Medición 100% confiable gracias a nuestros modelos matemáticos integrados en el software.
Monitoreo en línea y tiempo real.
Visualización grafica que facilita su interpretación de niveles y volumen dentro de los silos
Programe fácilmente la frecuencia de mediciones
Plataforma web donde podrá consultar niveles y generar reportes desde cualquier dispositivo
Reportes de gestión personalizados e historicos.
Evite quiebres de stock gracias al envío de alertas y monitoreo en línea de todos los silos
Controle su inventario de Silos y tanques.
Nivel de Materiales que Medimos en Silos y Estanques
Medición y Cubicación de Niveles en Silos de CAL.
Medición de Niveles en Silos de Harina.
Medición de Niveles en Silos y Tanques de Leche y Lácteos.
Medición de Niveles y cubicación en Silos de Cemento.
Medición de Niveles y Temperatura en Silos de Trigo.
Cubicación y Niveles en Silos y Tanques de Licor.
Medición de Niveles y Temperatura en Silos de Maíz.
Medición de Niveles y Temperatura en Silos de Grano.
Medición de Niveles en Silos y Tanques de Cereales.
Medimos de Niveles y Temperatura en Silos de Pellet.
Medimos de Niveles y Temperatura en Silos y Tanques de Materias Primas.
Integración con distintos sensores de nivel
En Macronline tenemos la capacidad para intervenir electrónicamente los distintos tipos de sensores disponibles en el mercado, para obtener los datos de lectura y enviarlos a nuestra plataforma web para visualizar y controlar la instrumentación y el control de nivel dentro de silos y estanques
Sensor de Medición de Nivel Laser
Sensor de Medición de Nivel Rotatorios-Presión-Capacitivos-Boya
Sensor de Medición de Nivel Vibración
Sensor de Medición de Nivel MicroOndas
Sensor de Medición de Nivel yo-yo
Sensor de Medición de Nivel Celda de Carga

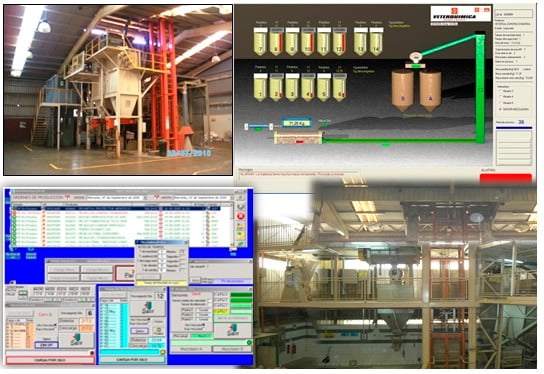

Automatización de la producción de recetas y control de silos.
Nuestro sistema de medición de nivel de silo o tanques es un sistema de control de nivel y automatiza la producción de recetas u órdenes de trabajo obtenidas de SAP u otro Software, realizando la descarga precisa de material de los silos (con menos de 1% de error) controlado por balanzas, de cada uno de los componentes que trae la receta, después de eso, enciende varios motores a lo largo de la línea de producción, obteniendo como resultando el producto final terminado.
También tiene el control, gestión de datos, generación de alarmas e informes de producción.
